Cómo funcionan los sistemas de flujo de aire de sala limpia | Comprender el diseño de flujo de aire de sala limpia
Las salas limpias son entornos especializados diseñados para controlar las partículas en el aire, la temperatura, la humedad y la presión. El sistema de flujo de aire está en el corazón de cada sala limpia: determina cómo se mueve el aire, cómo se eliminan los contaminantes y cómo se mantienen los estándares de limpieza como ISO 14644-1.
Este artículo explica cómo funcionan los sistemas de flujo de aire en salas limpias, la diferencia entre el flujo de aire laminar y turbulento, y cómo un sistema de HVAC y filtración adecuadamente diseñado garantiza el cumplimiento de la norma ISO, la eficiencia energética y la seguridad.
¿Qué es un sistema de flujo de aire de sala limpia?
Un sistema de flujo de aire de sala limpia circula continuamente aire filtrado a través del espacio de trabajo para eliminar contaminantes y mantener el control de presión. El aire limpio pasa a través de filtros HEPA o ULPA y fluye en un patrón definido, empujando las partículas transportadas por el aire hacia las aberturas de retorno donde se eliminan del entorno.
El objetivo es simple: proporcionar aire filtrado de alta calidad al tiempo que se minimiza la acumulación de partículas y se evita la contaminación cruzada.
Tipos de flujo de aire de sala limpia
1. Flujo de aire laminar (unidireccional)
El flujo de aire laminar suministra aire filtrado en una dirección única y suave, ya sea verticalmente desde el techo hasta el piso o horizontalmente a través del espacio de trabajo. Este flujo constante reduce la turbulencia y lleva los contaminantes directamente lejos de las áreas críticas.
- Usado en ISO Clase 1–5 salas limpias
Aplicaciones: fabricación de semiconductores, llenado farmacéutico, óptica de precisión
Velocidad típica: 0,3–0,45 m/s
2. Flujo de aire turbulento (no unidireccional)

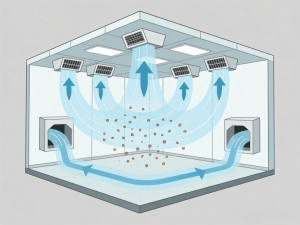

Los sistemas turbulentos de flujo de aire mezclan aire filtrado en toda la sala limpia para diluir los contaminantes. En lugar de moverse en una dirección, el aire se suministra a través de difusores de techo y se extrae a través de retornos de bajo nivel, creando un entorno equilibrado.
- Usado en ISO Clase 6–8 salas limpias
- Común en el montaje de dispositivos médicos y la fabricación general
- Más rentable y eficiente energéticamente que el flujo laminar
Componentes clave de un sistema de flujo de aire de sala limpia
Filtros HEPA / ULPA: Captura hasta el 99,999% de partículas ≥0,3 micras
- Unidades de filtro de ventilador (FFU): Proporcionar circulación y filtración de aire localizada
- Difusores de aire & Paneles de techo: Distribuir uniformemente el aire filtrado
- Retorno de rejillas de aire: Canal de aire usado de vuelta al sistema de filtración
- Sistema de control de presión: Mantiene la presión positiva o negativa según sea necesario
Control de la presión del aire
Las salas limpias dependen de diferenciales de presión para prevenir la contaminación. Un entorno de presión positiva asegura que el aire se filtre fuera en lugar de entrar, ideal para aplicaciones semiconductoras o farmacéuticas. Por el contrario, la presión negativa fuerte se utiliza en instalaciones de bioseguridad o enfermedades infecciosas para contener partículas peligrosas.
Consideraciones de eficiencia energética
Los sistemas de HVAC de salas limpias pueden consumir hasta el 70% de la energía total de las instalaciones. Para reducir los costos, los sistemas modernos utilizan controles de volumen de aire variable (VAV), FFU eficientes en energía y monitoreo en tiempo real para optimizar el flujo de aire sin sacrificar la limpieza.
Mantener el rendimiento del flujo de aire
Para garantizar el cumplimiento de las normas ISO 14644, son esenciales pruebas y mantenimiento regulares:
- Prueba de integridad del filtro HEPA/ULPA
- Comprobaciones de velocidad y uniformidad del aire
- Verificación diferencial de presión
- Limpieza y calibración rutinaria de FFU
Por qué el diseño del flujo de aire importa
El diseño adecuado del flujo de aire garantiza una limpieza constante, protege los productos sensibles y prolonga la vida útil del equipo. Un sistema de flujo de aire de sala limpia bien equilibrado mejora el rendimiento, reduce el tiempo de inactividad y soporta el cumplimiento en múltiples industrias, desde semiconductores hasta atención médica.
Conclusión
Comprender cómo funcionan los sistemas de flujo de aire en salas limpias es clave para lograr una producción libre de contaminación. Ya sea que esté construyendo una nueva sala limpia ISO o modernizando una instalación existente, invertir en un diseño profesional de flujo de aire mejorará el rendimiento, el cumplimiento y la fiabilidad a largo plazo.
